Fabricação de PCB

Um dos nossos serviços únicos e de alta qualidade é a impressão de PCBs multicamadas com excelente qualidade e alta precisão, o que nos diferencia nesta indústria.

  1. Produção de PCBs com materiais: fibra (FR4), meia fibra (CEM), fenolite (XPC) e alumínio.\
  2. Produção de todos os tipos de PCBs: camada única, dupla face metalizada e multicamada.
  3. Variedade nos acabamentos finais inclui: cobre anti-óxido, ar quente e banho de ouro.
  4. Variedade de cores de máscara de solda inclui: verde, azul, vermelho, branco, preto e…
  5. Tipos de corte final: CNC, V-cut e Punch.

Categorias de produtos na fabricação de PCBs:

A HIGHPCB possui 18 tipos de produtos de fabricação de PCBs.

  1. PCB Multicamadas: 1-40 camadas
  2. PCB HDI: 4-24 camadas
  3. Protótipo de PCB: 1-32 camadas
  4. PCB de Alta Frequência: 1-40 camadas
  5. PCB Híbrido: 1-40 camadas
  6. PCB Rogers: 1-40 camadas
  7. PCBs Rígido-Flexíveis: 1-12 camadas
  8. PCB de Núcleo Metálico: 1-40 camadas
  9. PCB para LED: 1-6 camadas
  10. PCB com Dedo de Ouro: 1-32 camadas
  11. Placas de Circuito RF: 1-32 camadas
  12. PCB de Cerâmica
  13. PCB FR4: 1-32 camadas
  14. Placas de Circuito RoHS
  15. PCB de Alta TG: 1-32 camadas
  16. PCB de Alumínio: 1-6 camadas
  17. PCB com Cobre Espesso: 1-16 camadas
  18. PCB de Impedância: 1-4 camadas

Uma característica que distingue a HIGHPCB de outros colegas ativos no campo da impressão de PCBs é o esforço da equipe HIGHPCB em implementar as regras de Design For Manufacturing (DFM) nos projetos de seus clientes. Após receber o arquivo de design dos clientes, a equipe de engenharia da HIGHPCB analisa o arquivo, compara-o com os padrões IPC e, caso haja alguma não conformidade com esses padrões ou problemas de design, oferece consultoria gratuita aos clientes sobre essas questões

Os fatores que influenciam o preço de um PCB são:

  1. Tipo de corte
  2. Número e diâmetro das vias
  3. Quantidade de PCBs (amostragem ou produção em série)
  4. Material da fibra da placa de circuito impresso
  5. Número de camadas
  6. Dimensões da placa
  7. Máscara de solda
  8. Serigrafia (Silk Screen)
  9. Mínima constante dielétrica
  10. Espessura mínima da trilha

Por fim, essa diversidade na tecnologia de fabricação de PCBs garante que você pode confiar rapidamente e com confiança o processo de fabricação de PCBs a nós.

Tipos de fibras de circuitos impressos:

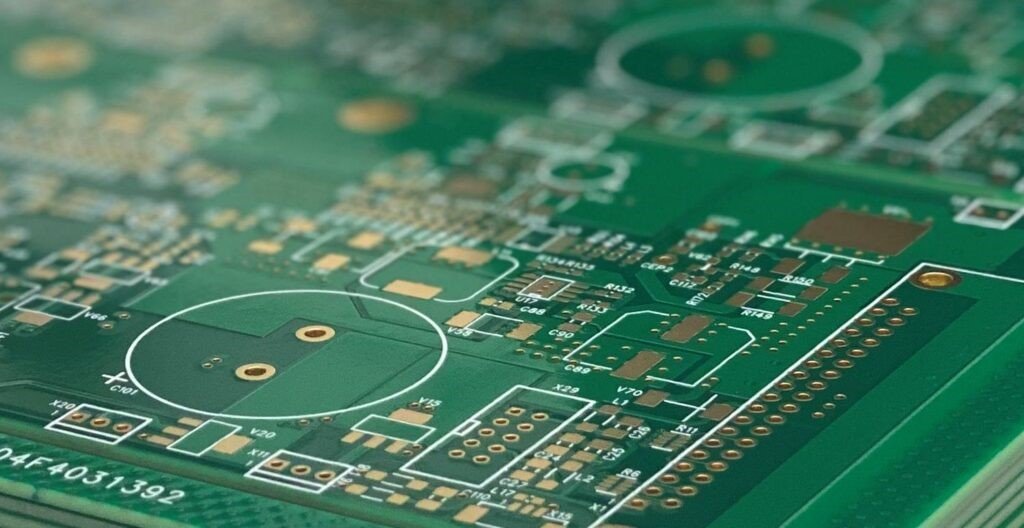

Os PCBs possuem trilhas de cobre para conectar os diversos orifícios dos componentes. Eles são projetados especificamente para cada circuito e são muito fáceis de montar. No entanto, a fabricação de PCBs exige ferramentas especiais. Os principais tipos de fibras de circuitos impressos incluem:

  • PCBs de face única
  • PCBs de face dupla
  • PCBs multicamadas
  • PCBs rígidos
  • PCBs flexíveis
  • PCBs rígido-flexíveis

PCBs de Face Dupla

Este tipo de PCB é muito mais utilizado do que as placas de face única. Ambos os lados do substrato de fibra contêm camadas condutoras metálicas, e os elementos estão conectados. Os orifícios do PCB, chamados de vias, permitem que os circuitos de um lado se conectem aos circuitos do outro.

PCB Multicamadas

Esses PCBs aumentam a densidade e a complexidade dos designs ao adicionar camadas adicionais além das camadas superior e inferior vistas em uma configuração de face dupla. Com a capacidade de acessar múltiplas camadas em configurações de placas de circuito impresso multicamadas, os PCBs multicamadas permitem que os designers criem designs muito espessos e altamente complexos.

As camadas adicionais usadas nesse design são as placas de alimentação, que fornecem energia ao circuito e reduzem os níveis de interferência eletromagnética (EMI) emitidos

pelos designs. Níveis mais baixos de EMI são alcançados ao posicionar os níveis de sinal no meio das placas de alimentação.

PCB Rígido

Além de possuir diferentes camadas e lados, as fibras de circuitos impressos também podem ter invariabilidade. Invariabilidade significa que a fibra do circuito impresso não é flexível. A maioria dos clientes geralmente imagina PCBs não flexíveis quando pensa em um PCB. As placas de circuito impresso rígidas utilizam um material de substrato sólido, como a fibra de vidro. A placa-mãe de um computador é o melhor exemplo de um PCB não flexível.

PCB Flexível

De modo geral, é feito de um plástico flexível. Esse material principal permite que a placa seja dobrada em formas que as placas rígidas não conseguem, podendo girar ou se mover durante o uso sem danificar os circuitos na placa de circuito impresso. Embora as placas flexíveis geralmente tenham um custo maior do que os PCBs rígidos, elas oferecem muitas vantagens. Por exemplo, podem lidar com fiações pesadas ou volumosas em equipamentos de ponta, como satélites e dispositivos de restauração, onde peso e espaço são fatores importantes. As placas flexíveis também podem ser fornecidas em formatos de face única, dupla face ou multicamada.

PCB Rígido-Flexível

Essas placas são uma combinação de placas rígidas e flexíveis, sendo consideradas um dos tipos de fibras de circuito impresso mais amplamente utilizados na indústria eletrônica para tarefas mais complexas. Um PCB flexível é mais simples de montar do que um PCB rígido conectado a uma placa de circuito flexível. Se solicitado no design, essas placas podem ter mais combinações, permitindo aproveitar todas as vantagens das placas rígidas e flexíveis no tipo de fibras.
